Эволюция чертёжного шрифта: от ручного письма к цифровому стандарту

Введение

1. Ручное письмо. ГОСТ-1981.
2. Трафарет. Leroy Lettering.
3. Цифровизация. ISOCPEUR. Заключение Источники изображений Библиография

В этом исследовании я рассматриваю чертёжный шрифт не как нейтральный вспомогательный элемент технической документации, а как самостоятельное явление в истории типографики. На первый взгляд такой шрифт кажется исключительно прикладным: он нужен для подписей, размеров, обозначений и пояснений на чертежах. Меня интересует, как техническая надпись постепенно освобождалась от случайности. В обычной письменной практике почерк сохраняет авторский след: скорость движения, нажим, индивидуальные отклонения формы. В инженерной графике, наоборот, эти признаки становятся помехой. Надпись должна быть читаемой, легко воспроизводимой и одинаково понятной для разных участников производственного процесса. Поэтому чертёжный шрифт формируется не вокруг выразительности, а вокруг требований точности, ясности и воспроизводимости.

В качестве основных объектов исследования я выбрала три этапа и три разные модели нормирования технической буквы: ГОСТ 2.304-81, Leroy Lettering и ISOCPEUR. Они соотвественно представляют собой ручное письмо, трафаретное письмо и цифровое письмо. Такая структура позволяет проследить не линейную историю одного шрифта, а изменение самого принципа: от руки, которая учится писать по норме, к инструменту, который направляет руку, и затем к цифровой системе, где форма буквы заранее задана программой Главный вопрос исследования я формулирую так: как чертёжный шрифт проходит путь от ручного письма к трафарету и цифровому шрифту, сохраняя при этом идею стандартизированной технической ясности?

ГОСТ 2.304-81 относится к системе ЕСКД — Единой системе конструкторской документации, которая была разработана для унификации технических документов в СССР. Сам стандарт ГОСТ 2.304-81 «ЕСКД. Шрифты чертёжные» был введён в действие с 1 января 1982 года и заменил более ранний стандарт ГОСТ 2.304-68. Это важно, потому что ГОСТ 1981 года не возник с нуля, а продолжил уже существовавшую традицию нормирования технического письма. Его задача заключалась в том, чтобы закрепить единые правила написания букв, цифр и знаков на чертежах и других технических документах. ГОСТ 2.304-81 устанавливает чертёжные шрифты для чертежей и других технических документов, применяемых в промышленности и строительстве. Уже это показывает, что шрифт здесь понимается не как индивидуальный графический выбор, а как обязательная часть инженерной коммуникации. Надпись должна быть одинаково понятна разным людям: проектировщику, инженеру, производственному специалисту, преподавателю или студенту. Поэтому основные задачи такого письма: читаемость, единообразие и воспроизводимость.

Одним из главных инструментов этой воспроизводимости становится вспомогательная сетка. В ГОСТе она определяется как система вспомогательных линий, в которые вписываются буквы. Буква больше не возникает свободно, а строится внутри заранее заданной конструкции. Сетка задаёт высоту, ширину, наклон, положение основных элементов и тем самым ограничивает случайность руки. Даже если шрифт выполняется вручную, рука уже не действует как в почерке.

Строгость ГОСТа особенно заметна в системе типов шрифта. В стандарте различаются тип А и тип Б, а каждый из них может выполняться без наклона или с наклоном около 75°. Главное различие между типами связано с толщиной линии: для типа А она составляет 1/14 высоты буквы, для типа Б — 1/10 высоты. Из-за этого тип А выглядит более лёгким и тонким, а тип Б — более плотным и устойчивым. Но в обоих случаях толщина штриха не выбирается на глаз, а вычисляется по отношению к размеру шрифта.

Особенности построения букв в ГОСТе связаны с желанием упростить форму и сделать её максимально пригодной для повторения. Большинство знаков строится из прямых, дуг и простых соединений. Сложные пластические переходы, контраст штрихов или индивидуальная динамика почерка здесь отсутствуют. Скругления в таком письме тоже подчинены общей логике стандарта: они не должны выглядеть как свободный каллиграфический жест. Их задача — не смягчить форму ради выразительности, а обеспечить узнаваемость букв, в которых округлые элементы необходимы по конструкции.

Отдельное значение имеют соотношения размеров и межбуквенные расстояния. В ГОСТе ширина буквы определяется по отношению к высоте шрифта или к толщине линии. То есть даже горизонтальные параметры знака зависят от общей модульной системы. Расстояния между буквами также нормируются, но стандарт допускает их корректировку в отдельных сочетаниях: например, когда соседние линии букв не параллельны, интервал может быть уменьшен. Для меня это важная деталь, потому что она показывает: даже в жёсткой системе остаётся минимальная оптическая поправка. ГОСТ стремится к механической точности, но полностью игнорировать зрительное восприятие он не может.

Основной недостаток связан с оптикой. Поскольку чертёжный шрифт строится через измеряемые параметры, он не всегда учитывает тонкие особенности зрительного восприятия. Геометрически равные интервалы не всегда выглядят равными оптически; одинаковая толщина штриха в разных буквах может восприниматься по-разному; сложные кириллические знаки могут казаться темнее или плотнее простых. Поэтому чертёжный шрифт по ГОСТу работает прежде всего как инженерная система, в которой нет места человекоориентированности.

В результате я понимаю ГОСТ 2.304-81 не только как технический стандарт, но и как важный этап в истории стандартизации письма. В нём буква освобождается от почерка и превращается в нормированную конструкцию, предназначенную для точной передачи информации.

Если ГОСТ задаёт, какой должна быть буква, то Leroy Lettering показывает другой способ стандартизации: буква становится результатом работы механизма.

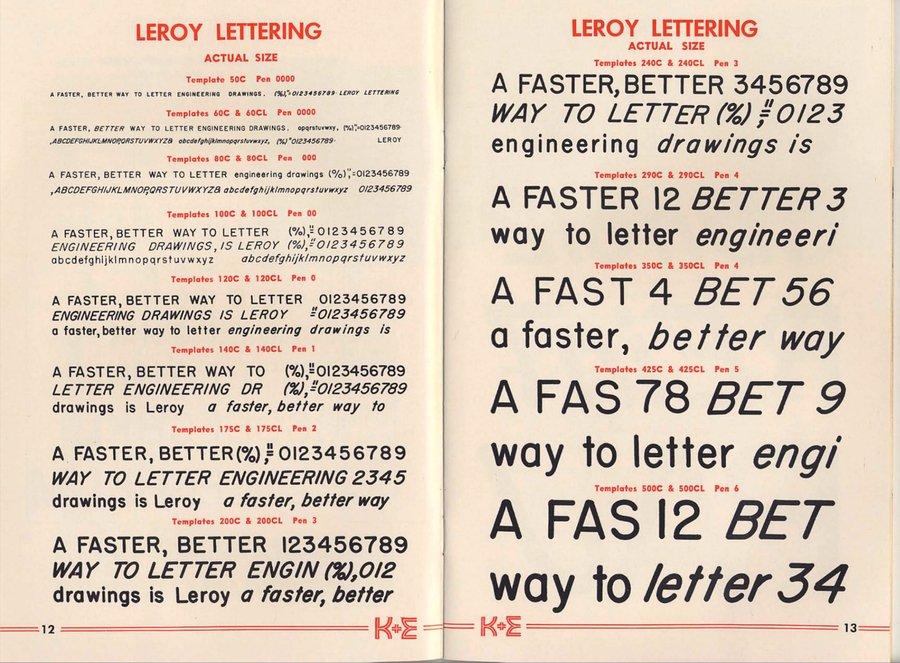

Leroy Lettering — это система механического письма, разработанная и производившаяся американской компанией Keuffel & Esser. Она использовалась в ручном черчении до широкого распространения компьютерных программ и CAD-систем. По данным EAA, Leroy Lettering Set был запатентован в 1936 году и активно применялся профессиональными чертёжниками с 1940-х по 1970-е годы, в том числе для заполнения титульных блоков авиационных чертежей. Компания Keuffel & Esser специализировалась на инструментах для черчения и инженерной графики. В архивном описании набора Leroy в коллекции NC State University Libraries он прямо связан с практикой draftsmen, architects and engineers, то есть чертёжников, архитекторов и инженеров.

Leroy использовался там, где требовалась чистая, единообразная и хорошо читаемая техническая надпись. Прежде всего это были: инженерные чертежи; архитектурные планы; авиационные и промышленные чертежи; карты и схемы; титульные блоки; технические подписи, маркировки и пояснения. В источниках Leroy часто описывается именно как инструмент профессионального черчения. Например, Tangible Media Historical Collection указывает, что шаблоны Leroy помогали чертёжникам, архитекторам, картографам и другим специалистам подписывать технические чертежи аккуратным и последовательным текстом.

Leroy работал в пространстве между письмом и черчением. Он не был шрифтом в типографическом смысле, потому что буквы не набирались и не печатались. Но он также не был обычным почерком: форма знака уже существовала в шаблоне и воспроизводилась через технический процесс. Поэтому Leroy можно назвать промежуточной стадией между ручной надписью и цифровым шрифтом.

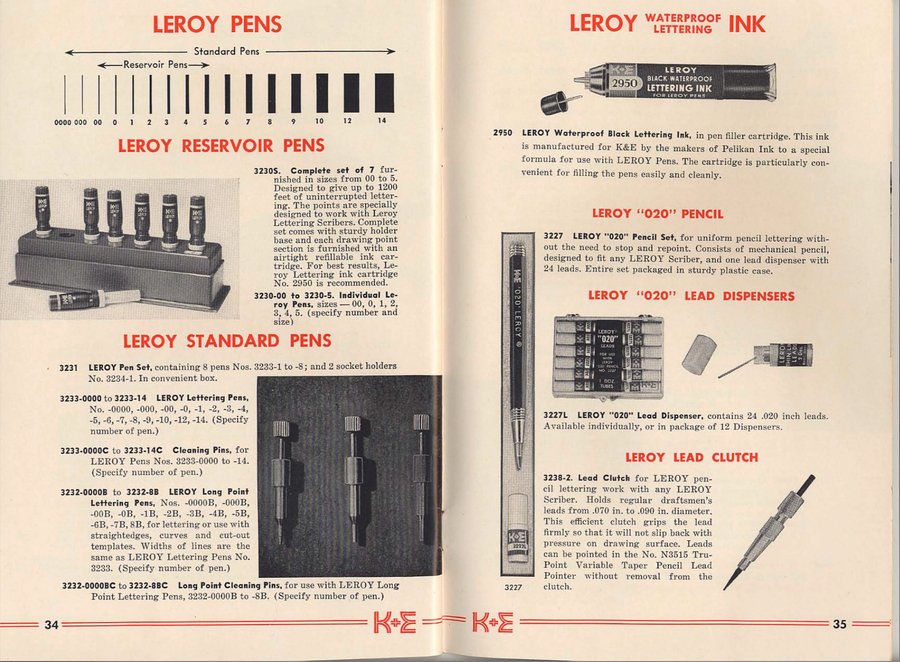

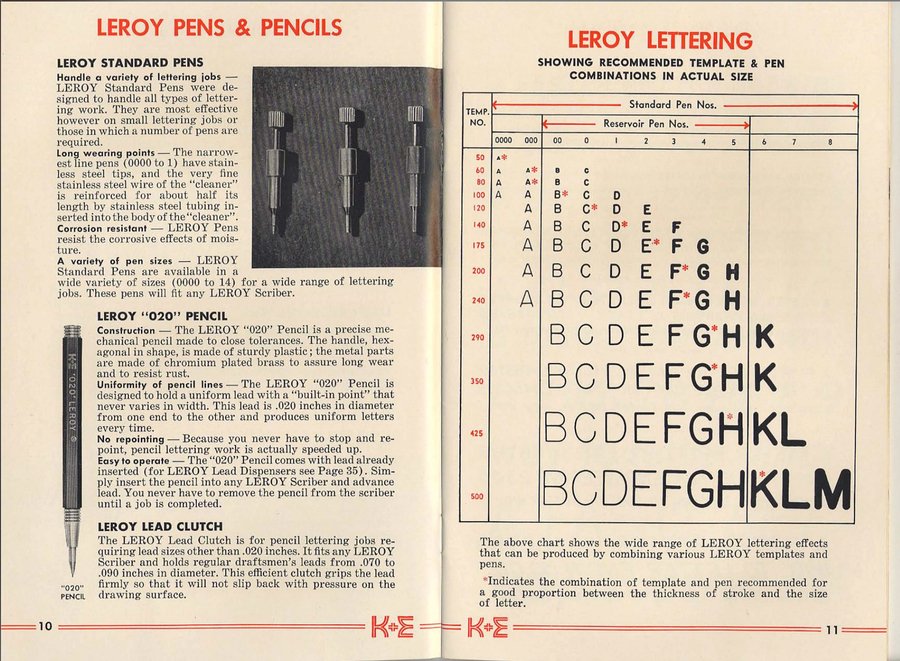

Система Leroy состояла из нескольких элементов. Главный элемент — это шаблонная линейка с вырезанными или выгравированными буквами. По этим углублениям двигался направляющий наконечник. Второй важный элемент — scriber, или пишущий рычаг: одна его часть повторяла движение по шаблону, а другая переносила это движение на бумагу тушью. Museum of Obsolete Drafting Technology отдельно показывает Leroy Lettering Set, scriber для Leroy, инструкции и другие инструменты для lettering, что хорошо демонстрирует сложность этой системы. Принцип работы можно описать так: исполнитель ведёт один конец инструмента по форме буквы на шаблоне, а другой конец в это же время выводит соответствующую букву на чертеже.

Если в ГОСТе рука должна была подчиниться сетке, то в Leroy она подчиняется траектории инструмента. Я пришла к выводу, что это два разных способа борьбы с одной проблемой — нестабильностью ручного письма. В обычном почерке каждая буква немного отличается от предыдущей. В чертёжной документации это нежелательно, потому что индивидуальные особенности могут снижать читаемость.

Несмотря на точность и аккуратность, система Leroy имела ряд недостатков. Первый и самый очевидный — сложность использования. Работа с инструментом требовала навыка, времени и устойчивой руки. Нужно было правильно установить шаблон, выбрать размер, подготовить перо или тушь, вести направляющий наконечник по форме буквы и одновременно следить за качеством линии на бумаге. Поэтому Leroy упрощал получение ровной надписи, но не делал процесс мгновенным. Второй недостаток — медленность. По сравнению с обычной рукописной подписью Leroy требовал больше подготовительных действий. Его было удобно использовать там, где важны аккуратность и официальный вид документа, но он не подходил для быстрых рабочих пометок. В этом смысле система была эффективна только в определённом типе чертежей — финальных, презентационных или производственных. Третий недостаток связан с зависимостью от набора шаблонов. Пользователь мог написать только те буквы, цифры, знаки и размеры, которые были представлены в конкретном комплекте. Если требовался другой стиль, другой размер или специальный символ, нужны были дополнительные шаблоны.

Переход к цифровой надписи в технической документации связан с развитием CAD и CADD-систем — computer-aided design and draughting. В международной системе ISO этому посвящена отдельная часть стандарта: ISO 3098-5:1997, которая относится к CAD lettering латинского алфавита, цифр и знаков. Само существование такой части стандарта показывает, что цифровая надпись стала не побочным явлением, а отдельной областью технической документации. ISO 3098-5 описывает требования к lettering, используемому в компьютерном проектировании и черчении, особенно на технических чертежах.

Переход к цифровой надписи в технической документации связан с развитием CAD и CADD-систем — computer-aided design and draughting. В международной системе ISO этому посвящена отдельная часть стандарта: ISO 3098-5:1997, которая относится к CAD lettering латинского алфавита, цифр и знаков. Само существование такой части стандарта показывает, что цифровая надпись стала не побочным явлением, а отдельной областью технической документации. ISO 3098-5 описывает требования к леттерингу, используемому в компьютерном проектировании и черчении, особенно на технических чертежах.

Главное изменение, которое происходит при переходе к ISOCPEUR, — исчезновение ручного исполнения. В ГОСТе качество надписи зависело от того, насколько точно человек соблюдает сетку, наклон, толщину штриха и расстояния. В Leroy качество зависело от инструмента, настройки и аккуратности движения. В CAD большая часть этих решений заранее встроена в шрифт и текстовый стиль.

Это ускоряет работу и делает результат более стабильным. Надписи можно копировать, масштабировать, редактировать, переносить между чертежами, включать в шаблоны документации. Ошибка больше не обязательно требует перерисовывать часть листа: цифровой текст можно исправить. Поэтому ISOCPEUR отражает новый этап технического письма — письмо становится не выполнением формы, а управлением параметрами.

Главный недостаток — всё еще оптическая ограниченность. ISOCPEUR хорошо работает как функциональный технический шрифт, но его строгая нейтральность не всегда делает текст комфортным для длительного чтения. Он рассчитан прежде всего на короткие надписи, обозначения, размеры и подписи на чертеже, а не на большие текстовые массивы. Поэтому, как и ГОСТовский чертёжный шрифт, он остаётся специализированным инструментом, а не универсальной типографической системой.

В результате я пришла к выводу, что чертёжный шрифт можно рассматривать как особую область типографики, находящуюся между письмом, стандартом, инструментом и интерфейсом. Его форма определяется не только эстетикой, но и условиями производства: сначала ручным черчением, затем механическими приспособлениями, затем программным обеспечением. Поэтому чертёжный шрифт важен не только для истории инженерной документации, но и для понимания того, как технологии меняют саму природу буквы.

Главный итог исследования можно сформулировать так: чертёжный шрифт прошёл путь от дисциплинированной руки к механизированному трафарету и цифровому стилю, сохранив при этом одну основную функцию — быть ясным, повторяемым и стандартизированным языком технической культуры.
