Интерьер как инженерная система
Любая подводная лодка начинается с чертежа. Именно на этапе проектирования формируется не только ее внешний облик, но и вся внутренняя структура. Чертеж становится первым способом осмысления лодки как сложной системы, где каждый элемент связан с другим и не существует сам по себе.
Дизельная подводная лодка проекта 629А [19]
Если рассматривать внешний чертеж подводной лодки, он выглядит достаточно просто и лаконично. Вытянутый корпус, обтекаемая форма, минимум деталей. Такой чертеж фиксирует общий силуэт и логику движения лодки в воде, создавая цельный и понятный образ.
Однако при переходе к внутренним чертежам эта простота исчезает. Интерьер подводной лодки предстает как сложная и насыщенная структура. Пространство внутри разделено на множество отсеков, уровней и функциональных зон. Линии, перегородки, системы и коммуникации создают плотную и напряженную визуальную среду.

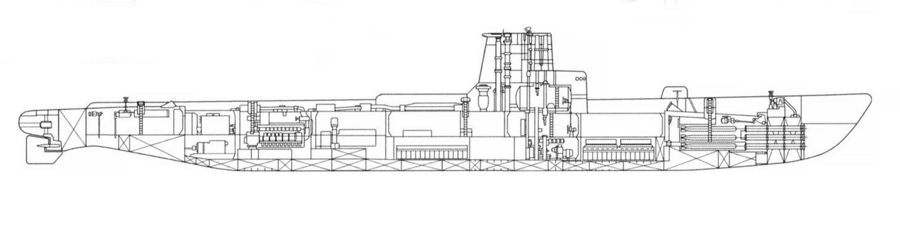

Дизельная подводная лодка проекта 629А [19]

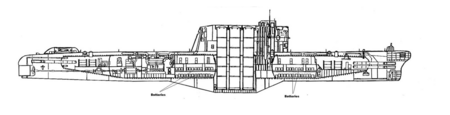

Подводная лодка проект 629 БС 107, подводная лодка проекта 629 [19]

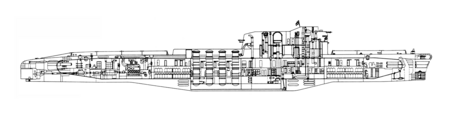

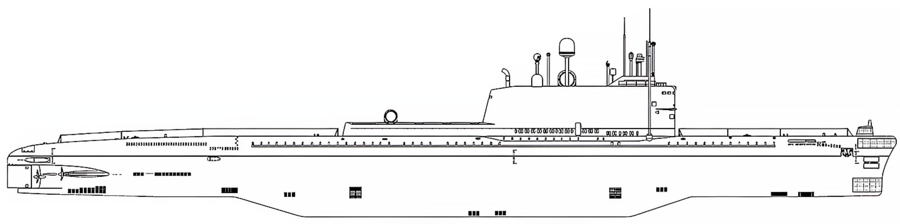

Транспортная подводная лодка ASSA-317 Barbero [20]
Подводная лодка ASSA-317 Barbero, атомная подводная лодка [20]

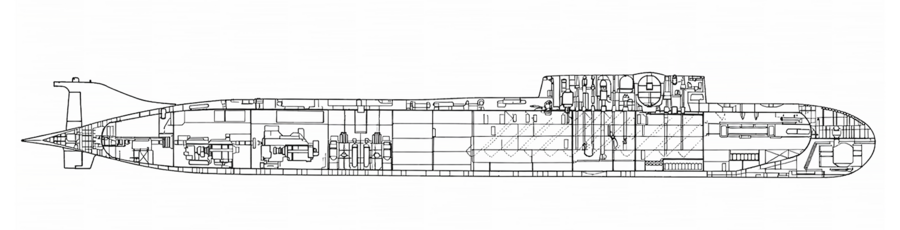

АПЛ проект 949 [20]
Уже на этапе проектирования становится ясно, что внутренняя составляющая лодки значительно сложнее внешней формы. Интерьер не подчиняется эстетике, а строится вокруг функций, безопасности и выживания. Чертежи показывают, что внутри лодки нет свободного пространства — каждый участок продуман и имеет конкретное назначение.
Фронтальные чертежи дизельной подводной лодки проекта 629А [19]
Кадр со строительства французских атомных подлодок 4-го поколения типа «Барракуда» [21]
Кадр со строительства французских атомных подлодок 4-го поколения типа «Барракуда» [21]
Особенно наглядно сложность внутреннего устройства подводной лодки проявляется в фронтальном разрезе. Такой ракурс позволяет увидеть плотность и многослойность внутреннего пространства. Фотографии, сделанные на этапе строительства лодки, дополняют чертежи, показывая, как схематичное внутреннее устройство превращается в реальный объем и подтверждает сложность внутренней организации лодки.
От схемы к объему
Переход от чертежа к объемной модели подводной лодки позволяет увидеть, как абстрактная схема превращается в реальное пространство. Если на чертеже внутренняя организация лодки воспринимается как набор линий и условных обозначений, то в объемной модели становится понятна логика расположения отсеков и их взаимосвязь. В этом контексте объемная модель становится не только инструментом анализа, но и способом наглядно показать сложность внутреннего устройства подводной лодки для неподготовленного зрителя.

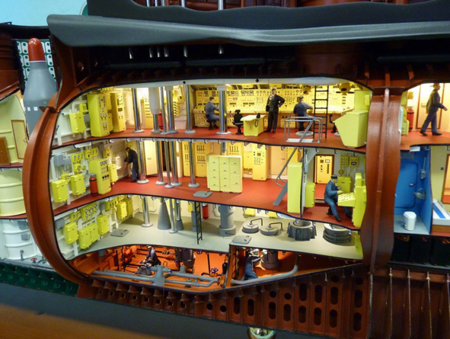

Показательным примером такого перехода является вручную выполненный макет подводной лодки проекта 667-А «Навага» в масштабе 1:50. Макет создавался на протяжении длительного времени и собирался поэтапно, с детальной проработкой внутреннего устройства. Он демонстрирует не только внешний корпус лодки, но и внутренние отсеки, что делает сложную структуру лодки наглядной и читаемой.
Подводная лодка 667А «Навага» [22]

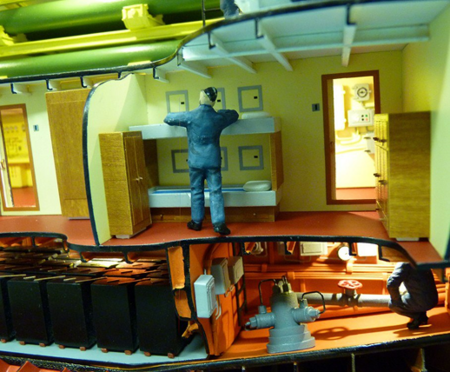

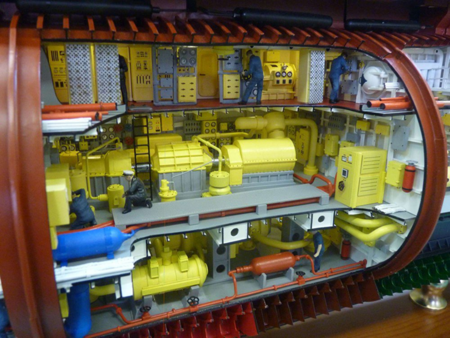

Макет подводной лодки 667А «Навага» [23]
Макет подводной лодки 667А «Навага» [23]
Макет подводной лодки 667А «Навага» [23]
Макет подводной лодки 667А «Навага» [23]
Макет подводной лодки 667А «Навага» [23]
Макет подводной лодки 667А «Навага» [23]
Макет подводной лодки 667А «Навага» [23]
Макет подводной лодки 667А «Навага» [23]
Макет подводной лодки 667А «Навага» [23]
Макет подводной лодки 667А «Навага» [23]
Макет подводной лодки 667А «Навага» [23]

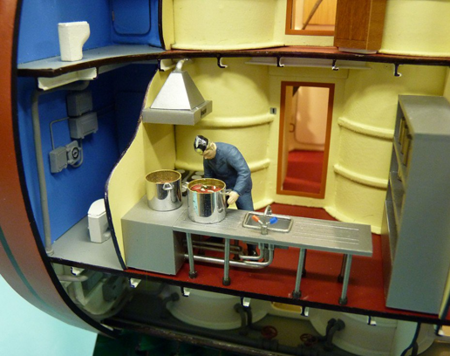

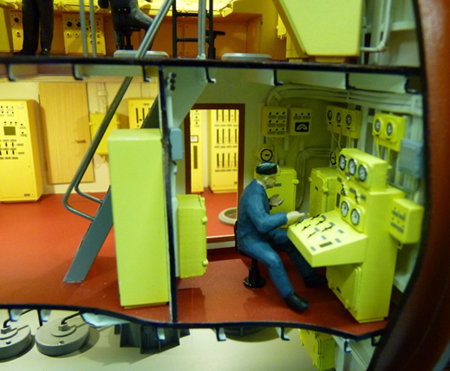

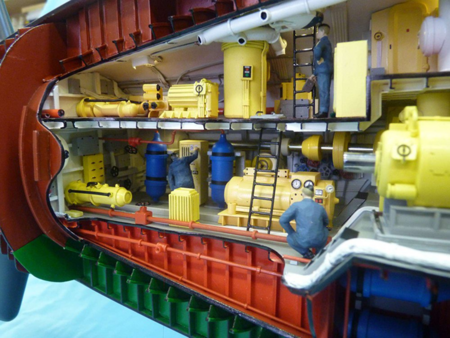

Трехмерный макет данной лодки показывает, что внутренняя структура изначально проектируется как цельная система. Каждый отсек имеет строго определенное место и функцию, а все пространство выстроено максимально плотно и рационально. Здесь уже ясно, что интерьер не допускает случайных решений — все подчинено общей конструкции.

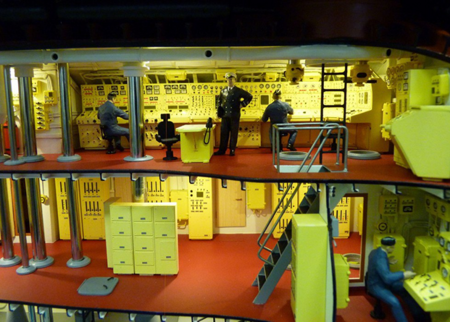

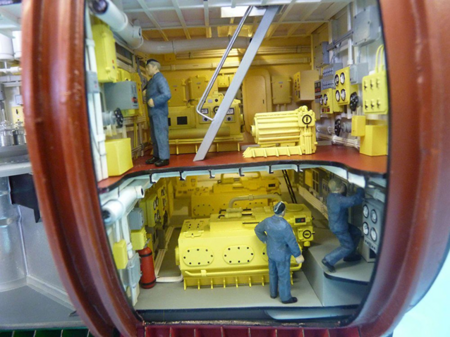

Особое значение в объемной модели имеет присутствие человека. В макете это подчеркнуто за счет фигур людей, размещенных внутри отсеков. Они помогают соотнести сложную внутреннюю структуру с человеческим масштабом и показать, что пространство лодки рассчитано на постоянное взаимодействие с человеком, его работой, перемещениями и повседневными действиями.
Таким образом, объемная модель становится промежуточным этапом между чертежом и реальным интерьером. Она делает сложное внутреннее устройство лодки наглядным и позволяет понять, как инженерная схема заранее формирует условия, в которых человеку предстоит находиться и работать.
Реальный интерьер
Фотографии реального интерьера подводной лодки позволяют увидеть, как сложная внутренняя структура, заложенная в чертежах и объемных моделях, реализуется в действительности. В отличие от схем и макетов, здесь пространство перестает быть условным и воспринимается как физическая среда, в которой человек находится постоянно.

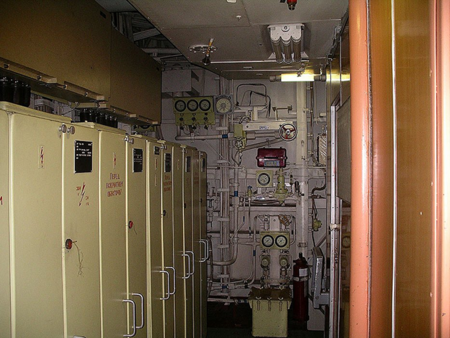

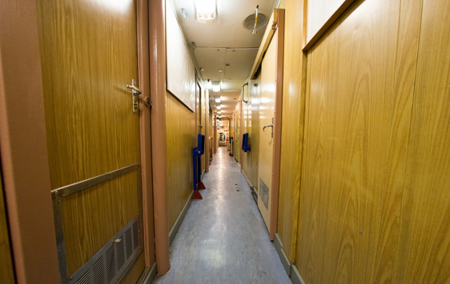

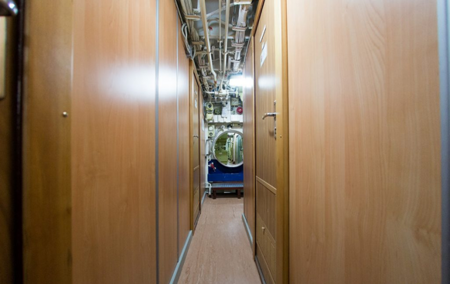

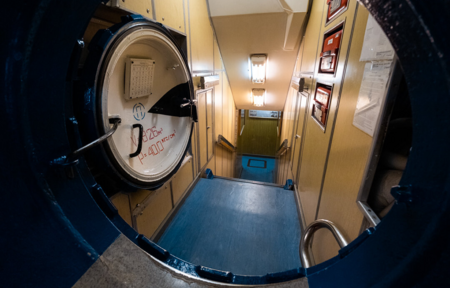

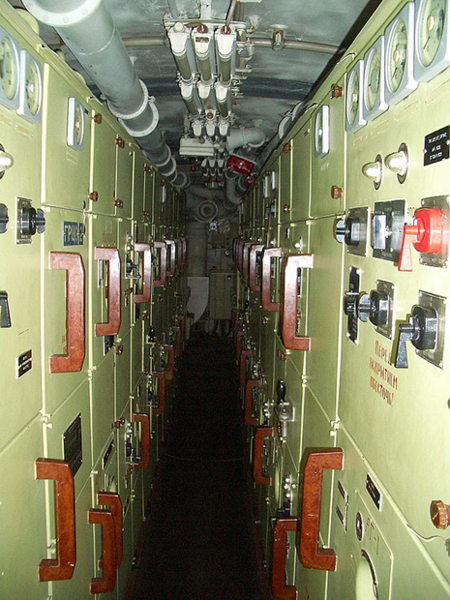

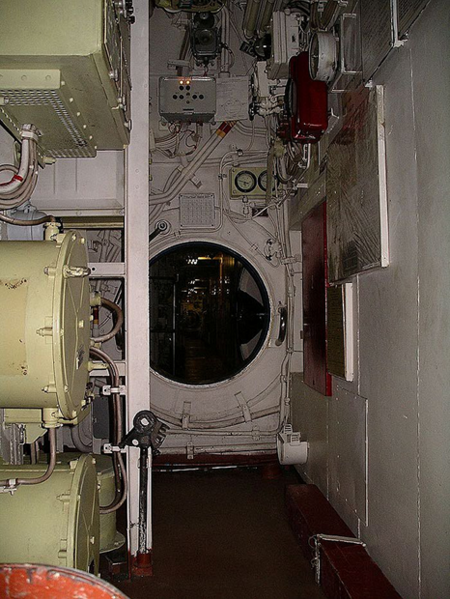

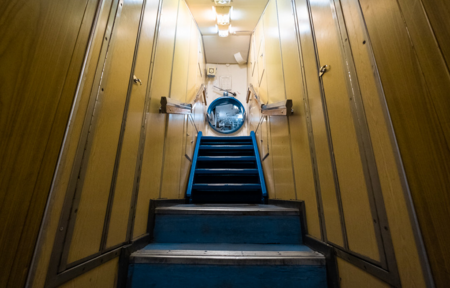

Интерьер лодки характеризуется узкими коридорами, большим количеством круглых люков, приборов, труб и технических элементов. Все пространство разделено на отсеки и связано системой проходов и переходов. Визуально интерьер выглядит насыщенным и перегруженным: элементы переплетаются между собой, практически не оставляя свободного места.
Подводная лодка проекта 941 «Акула» [24]
Подводная лодка проекта 941 «Акула» [24]
Подводная лодка проекта 941 «Акула» [24]
Подводная лодка К-561 «Казань» [25]
Подводная лодка К-561 «Казань» [25]
Подводная лодка К-561 «Казань» [25]
Атомная подводная лодка ТК-208 «Дмитрий Донской» проекта 941 [26]
Атомная подводная лодка ТК-208 «Дмитрий Донской» проекта 941 [26]
Атомная подводная лодка ТК-208 «Дмитрий Донской» проекта 941 [26]

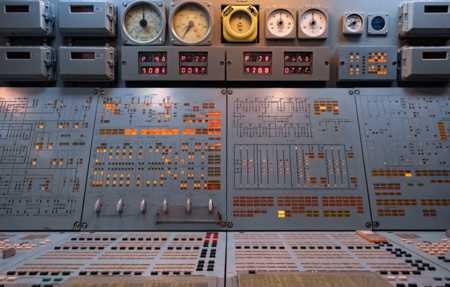

Пункт управления, центральный пост на АПЛ ТК-208 «Дмитрий Донской» проекта 941 [26]

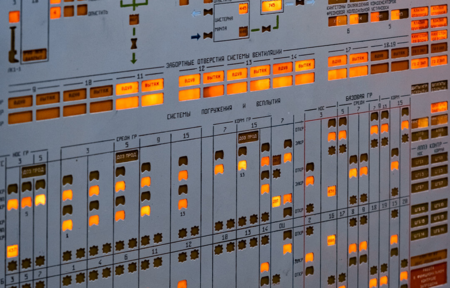

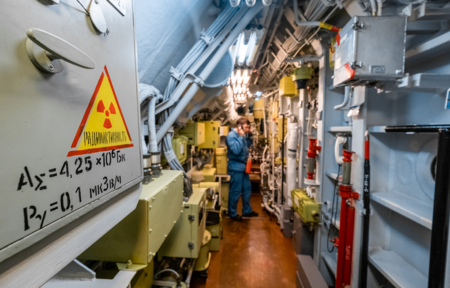

Главная ядерная энергетическая установка, пункт управления на АПЛ ТК-208 «Дмитрий Донской» проекта 941 [26]
Пункт управления, центральный пост на АПЛ ТК-208 «Дмитрий Донской» проекта 941 [26]

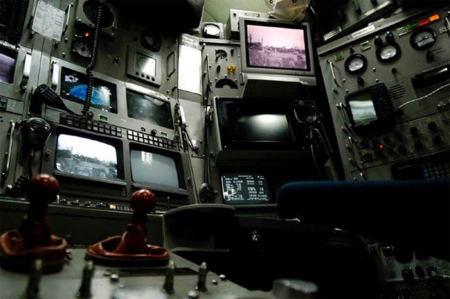

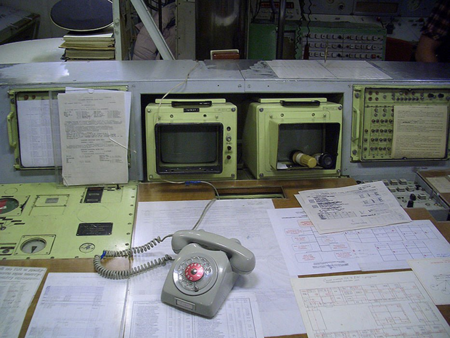

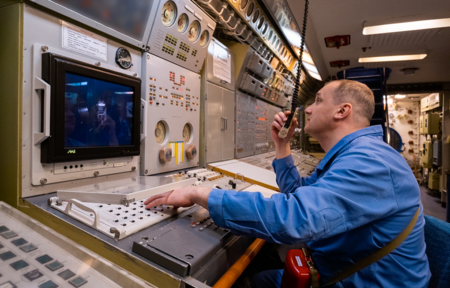

Пункт управления на атомной подводной лодке [28]

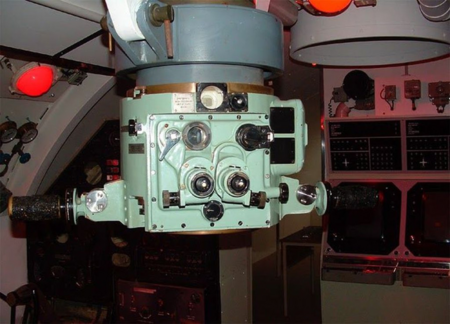

Пункт управления, перископ на атомной подводной лодке [28]

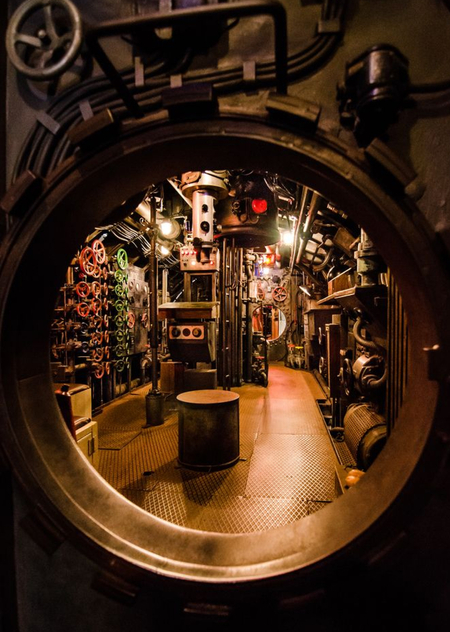

Советская подводная лодка B-413, 1968 года [27]
Элементы интерьера, советская подводная лодка B-413, 1968 года [27]
Советская подводная лодка B-413, 1968 года [27]
Устройство подводной лодки подчеркивает функциональный характер внутренней среды. Каждый объект внутри выполняет конкретную задачу и занимает строго определенное место. Интерьер не предполагает визуальной свободы — он полностью подчинен технической логике и требованиям безопасности.
Фотографии изнутри усиливают ощущение замкнутости и плотности. Круглые формы люков, повторяющиеся элементы и отсутствие длинных перспектив создают ощущение замкнутого пространства, в котором сложно ориентироваться вне заданных маршрутов. Человек в этом интерьере вынужден подстраиваться под структуру лодки и существовать внутри жестко заданных условий.
